一文汇总Chem draw使用技巧

ChemDraw作为使用最为广泛的化学结构绘制工具,为科学家提供了套完整易用的绘图解决方案,成为化学和生物学家的必备使用工具。掌握它的使用方法和技巧,并熟练的运用它为自己的工作、学习服务,是科研工作者必备。文章在这里介绍ChemDraw的使用,希望给科研工作者提供帮助。

按Alt键,可选择任意键长

按Ctrl拖动,可实现复制

画复杂结构可从多元环开始,除掉不必要部分

共振结构:按住Ctrl 点击环己烷可得到苯环结构

使用无环链工具,拖动或单击输入数字即可实现多链输入

注意笔工具的使用,任意绘制曲线

结构整体处理

Object 菜单中的align 子菜单:结构进行对齐处理

Object 菜单中的contribute 子菜单可以结构式分布水平或垂直。这项功能用于化学方程式的处理。

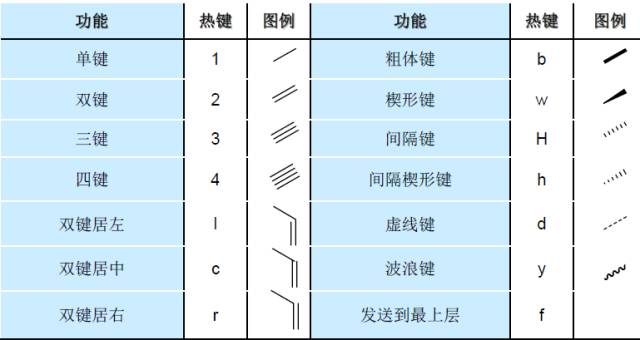

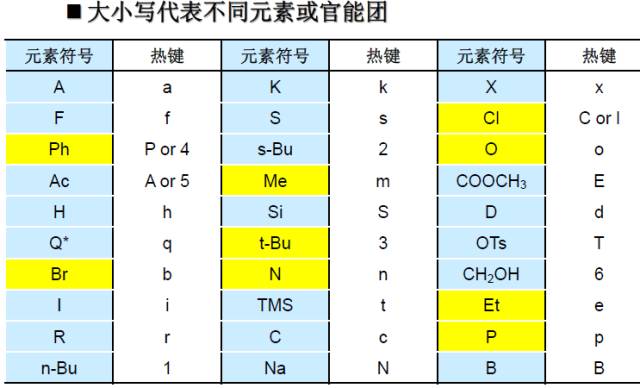

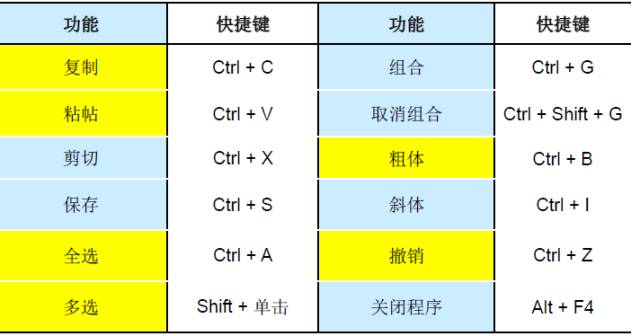

常用快捷键

1版面介绍

默认状态下,Chemdraw的用户界面 所示:

其中,主工具栏(Main Toolbar)包含了最常用的化学键、选择等绘图工具,主工具栏上的一些图标右下角有一个小黑三角,按住这些图标即可看到其中包含的次级工具栏;生物绘图工具栏(BioDraw Toolbar)包含了添加生物和生物化学元素的绘图工具;菜单栏(Menu Bar)包含了“文件”、“编辑”、“查看”等各项常用菜单,这些菜单的具体内容这里这里暂不做详细介绍;状态栏(Status Bar)展示当前的状态,如将鼠标置于工具栏某一绘图工具上,则状态栏中将会显示该绘图工具的功能说明;SciFinder工具(SciFinder Tool)可以将绘制好的分子直接放到SciFinder中进行检索;放大率控制(Magnification Controls)和文本格式工具(Text Formatting Tools)分别用来调整放大率和文本的字体、字号;文档视窗(Document Window),即中间的空白区域,就是我们将要在上面绘制各种分子的地方。

2样式调整

向一些期刊投稿时,文章通常被规定了一定的格式,其中包括了特定的比例、字体、页面大小,等等。而ChemDraw则具有一个基于许多着名科学出版物的文档设置库,如果你计划提交文件到一个特定的杂志,只需要打开样式表,选择相应的期刊,即可调整为该期刊所规定的样式。例如,要选择样式“ACS Document 1996”进行绘制,其操作为:File → Open Style Sheets → ACS Document 1996;

若要调整已绘制好的文档的样式,则其操作为:File → Apply Document Settings from → ACS Document 1996;若要调整已绘制好的某个分子的样式,则其操作为:选定要调整的分子→Object → Apply Object Settings from → ACS Document 1996。当然,除了这些期刊规定的样式外,你也可以按步骤创建你自己的样式表:1、创建一个新文档;2、在File → Document Settings中进行页面大小,字体,颜色,键的长度、粗细、角度等各项设置,例如,在下所示的对话框中可以调整页面大小;

3、点击“Save As”,在对话框中选择ChemDraw Style Sheet文件格式,命名并保存。

3快捷键介绍

在ChemDraw中,使用快捷键可以方便快捷的添加各种原子、键型、官能团等,亦可便捷的使用其他各项功能,熟练运用这些快捷键,能让我们的绘图过程更加高效。

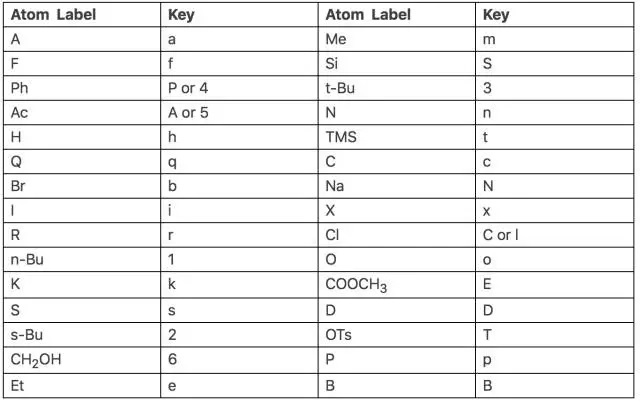

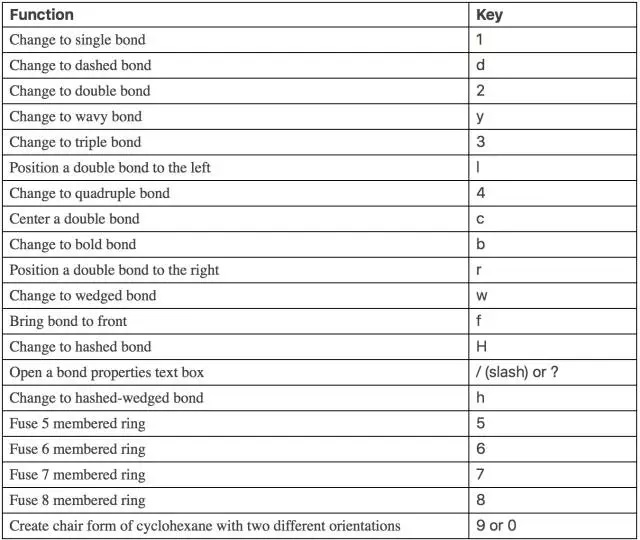

1、将鼠标置于原子上,使用快捷键,可以直接添加原子或官能团:2、将鼠标置于化学键上,使用快捷键,可以直接修改键型:3、其他快捷功能:

4绘图实例

在介绍了ChemDraw的基本使用方法后,下面将展示两个绘图实例,通过实例,大家将能够更好的理解ChemDraw的各种工具及快捷键的使用。

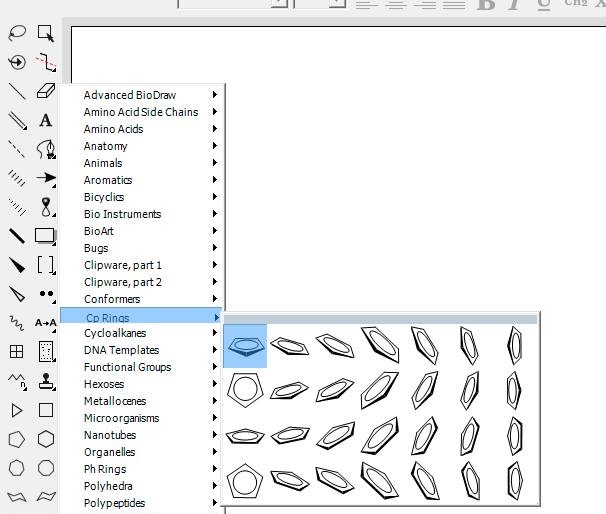

实例一:具有多中心连接位点的金属有机化合物,如二茂铁:1、先用模板画出一个茂环;

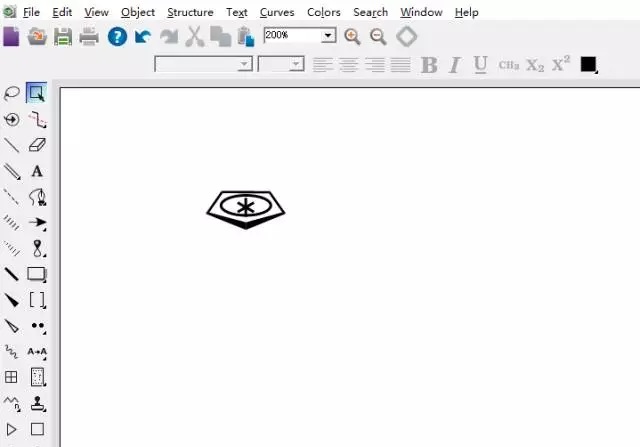

2、选中这个茂环,然后点击Structure → Add Multi – Center Attachment,这时茂环中心出现一个星(*);

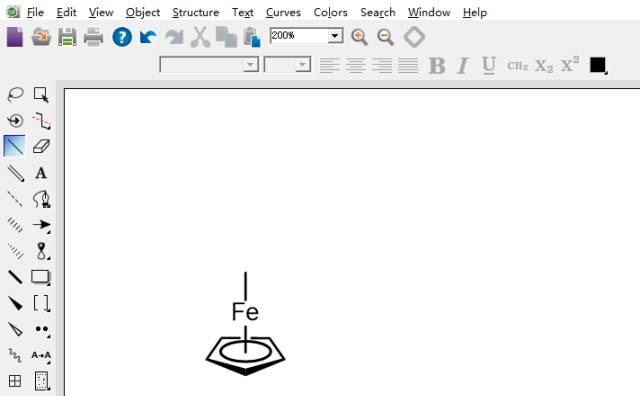

3、从星(*)引出一个单键,把单键的另一端定义为Fe,再从Fe引出另一个单键;

4、用同样的方法画出另一个茂环并为其添加中心;

5、按住Shift键,分别单击从Fe引出的单键的末端和茂环的中心,然后使用Join功能(Ctrl+J),连接选定的两个位点,二茂铁分子就完成了。

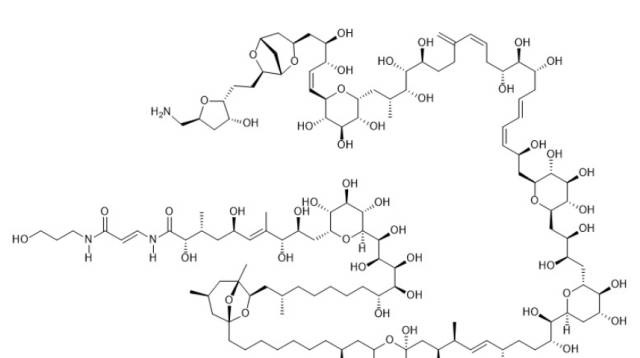

实例二:具有复杂结构的有机化合物,以海葵毒素为例:1、先直接画出左上角的片段,其中的五、六、七元环都可以直接用工具栏中的模板绘制;

2、使用工具栏中的“Snaking Chain”工具画出一段碳链,该工具可以保持120°的键角画出任意形状的碳链;

3、为这段碳链加上官能团的修饰,使用快捷键能使添加官能团更加方便,如将鼠标置于待添加处按O即可添加氧或羟基;4、使用“Acyclic Chain”工具画出下一段碳链,与“Snaking Chain”不同的是,该工具只能画出波浪形的碳链;

5、修饰碳链;

6、重复以上过程,完成分子的基本结构;

7、添加楔形键,其中,添加实楔形键的快捷键为w,添加虚楔形键的快捷键为h。

至此,海葵毒素的分子结构已全部绘制完成。通过这两个绘图实例的展示,我们可以直观的看到灵活运用ChemDraw的各种绘图工具及快捷键为绘图过程带来的便利。介绍3种英文摄氏度的打法:1. 直接复制。在别人的文献里或者网上搜索后直接复制 Times New Roman 字体的°C 符号。2.在 word 里 直接输入。Alt+0176(按住Alt再按小键盘0176)。3. word 里选择插入→符号→其它符号,然后再下面“字符代码”栏输入 00B0(都是数字 0,不是字母 O),就会定位到符号“°”,点击插入后回到 word 编辑页面在后面打个大写 C 就可以了,字体选择 Times New Roman。这样英文字体的°C 就出来了。大家在英文文章时一定要用正确的写法,不要用中文的摄氏度,或者用O 或 0 的上标+C,这样都是不对的。
