draw文本设置

使用text元素添加文本。您可以将文本添加到前景或背景中(在或之前),但要注意,前景元素(尤其是已填充的前景元素)可能会隐藏背景文本。文本使用以下格式:

<text str =“ someText” x =“ 50.0” y =“ 50.0” align =“ left” valign =“ top” vertical =“ 0” rotation =“ 0.0” align-shape =“ 1” />

必需的属性是str,x 和y。Align,valign,localized,vertical,rotation 和align-shape 都是可选的。

  • STR – 定义的实际文本模板将包括是一个字符串。x 和y 是标签坐标,并使用十进制值。
  • align-定义水平对齐方式,其自描述值为:left,center 和right。
  • VALIGN -定义了垂直取向。其可能的值是top,middle 和bottom。
  • 垂直 –  1对于被用于水平文本呈现垂直,0(默认值)的文本。
  • 旋转 – 定义文本的旋转和处于0.0-360.0的范围内。
  • align-shape -1表示随形状旋转的文本标签,0表示固定文本标签。

与文本相关的样式为:

  • fontsize- 属性是大小 ,是一个十进制值。定义字体大小。
  • fontstyle-属性是样式 ,是加粗(1),斜体(2)和下划线(4)的ORed位模式,即粗体下划线为“ 5”
  • fontfamily -attribute是family ,是定义要使用的字体的字符串。

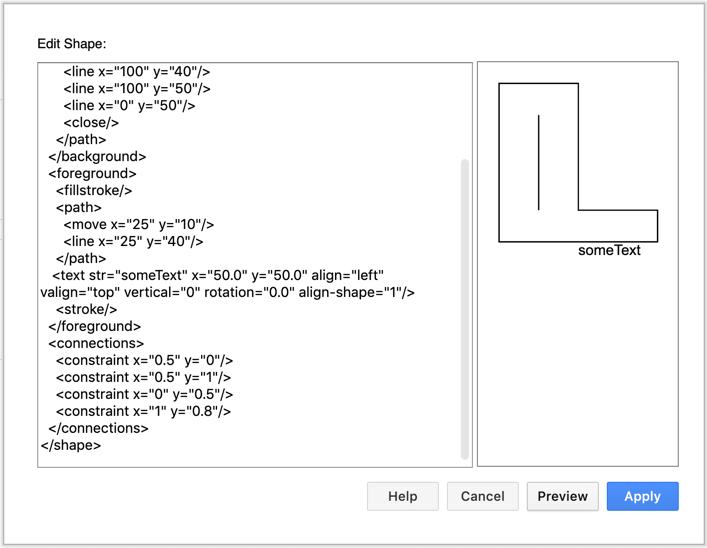

将文本添加到自定义形状以及连接器后,单击“预览”。
