2021年5月12日

将draw图表从OneDrive嵌入到Jira Cloud中

为Jira Cloud安装draw.io时,可以将公司OneDrive中的图表直接附加到Jira问题。

注意: 由于图表文件未托管在Jira中,因此无法使用Jira中的draw.io应用程序进行编辑。当您需要更改嵌入式图时,请在OneDrive上编辑原始图文件。嵌入在您的Jira问题中的缩略图和图表将自动更新。

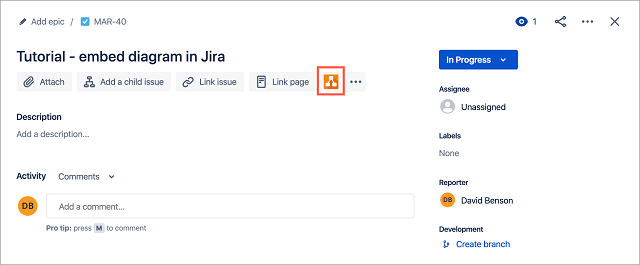

打开您要从Google云端硬盘添加图表的Jira问题。单击draw.io图标以显示draw.io图部分。

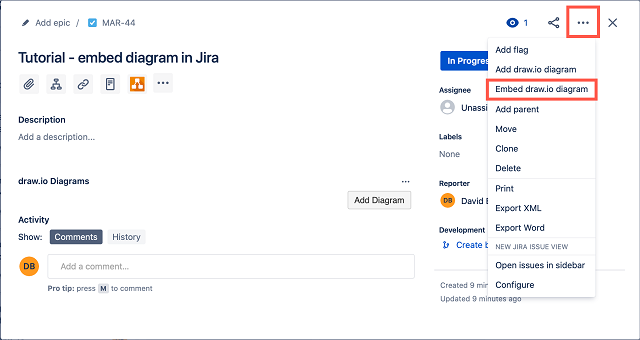

单击Jira问题右面板顶部的三个点,然后单击Embed draw.io图菜单项。这将打开一个文件选择器对话框。

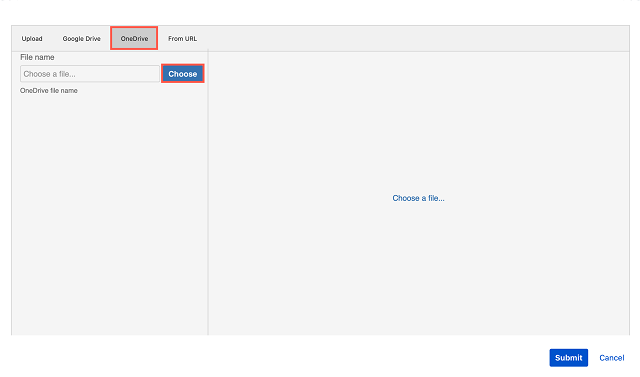

选择“ OneDrive”选项卡。如果您不允许draw.io访问Google云端硬盘上的文件,请点击蓝色的“授权”按钮,然后按照提示进行访问。

当您返回文件选择器时,点击选择。

找到并选择要嵌入到OneDrive中的.drawio图表文件,然后单击“打开”。

检查预览是否显示了正确的图表,然后单击Submit。

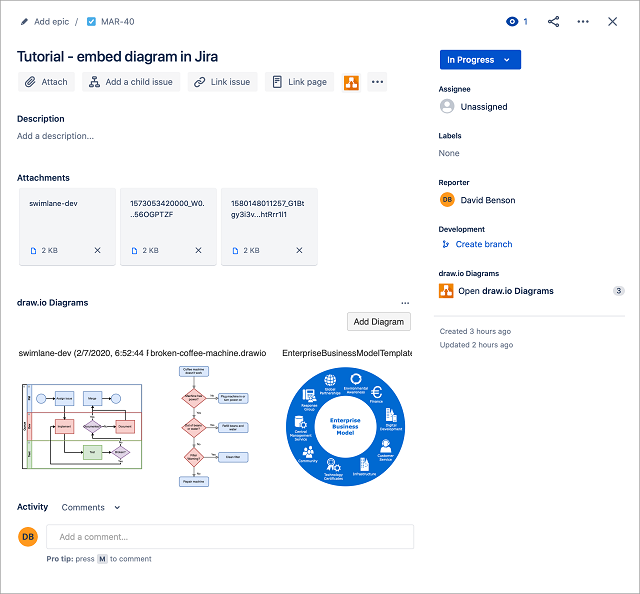

附件将添加到问题记录中(在Google云端硬盘上)查找图表的位置,并且图表的缩略图将显示在draw.io图表 部分中。

如何查看附加在Jira问题上的图表

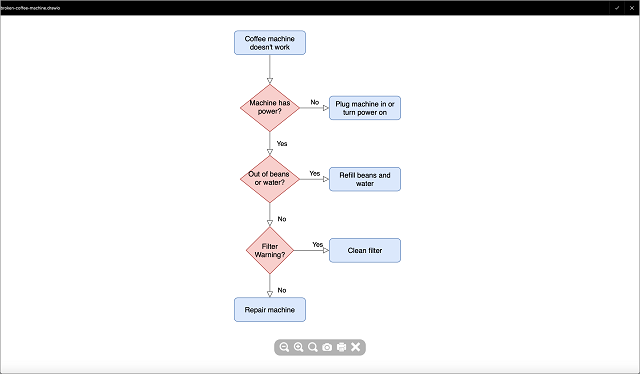

单击问题说明下的draw.io Diagrams部分中的图缩略图,以在draw.io灯箱中打开图。

如果这是您第一次在Jira中遇到draw.io,则会要求您授权draw.io访问您的Google云端硬盘帐户。这样可以确保您具有对Google云端硬盘的适当权限,以查看图表文件。

如果卸载了draw.io,嵌入式图会怎样?

您的Jira问题中的嵌入式图和draw.io图部分将不再显示。当然,不会删除Google云端硬盘上的任何数据!

当您重新安装Jira Cloud的draw.io应用程序时,只要仍然授权与Google云端硬盘的连接,您的图表和文件就会再次显示,而无需其他步骤。

提示:您也可以将Google Drive中的图表嵌入Jira问题中,并将OneDrive中的图表嵌入Confluence Cloud页面中
