draw.io如何创建UML序列图
UML序列图是使用UML进行软件开发时将创建的第一个高度详细的行为图。它们很少在业务流程建模中使用，特别是因为它们引用编程时将使用的实际数据和操作名称。这并不意味着您不能使用序列图：它们可以用于对业务对象及其交互进行详细建模，或者由IT员工来详细说明其基础架构中的元素如何通信和协同工作。
注意：与使用UML早期版本创建的序列图相比，UML 2.0更详细，更具体，可以更轻松地直接从图中编写程序。

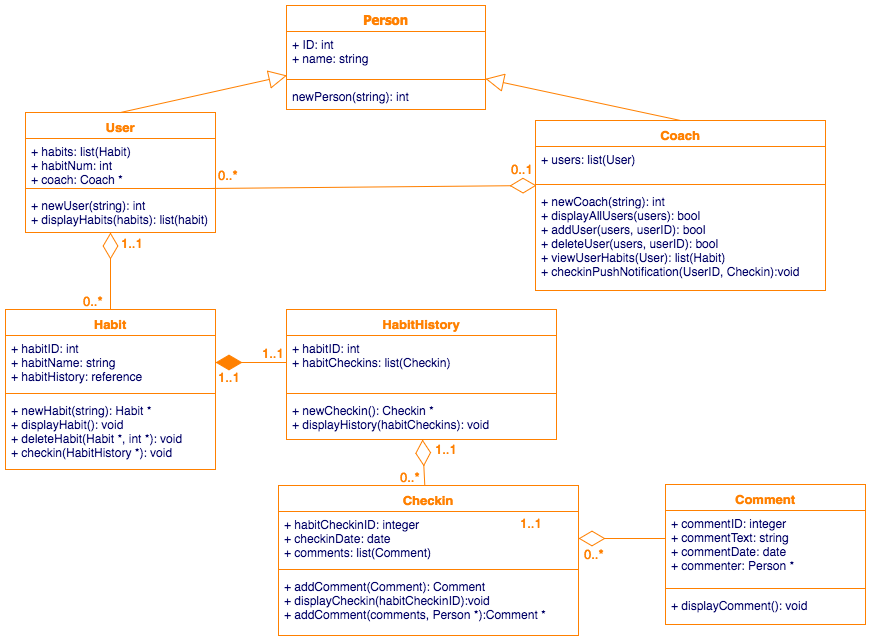

首先创建您的类图。
在创建了类图（详细说明数据结构及其操作的结构图）之后，创建序列图会更容易。
您会发现几乎总是必须返回并修改以前的图，因为数据结构无法按需要实现序列的方式工作。
或者，如果您像我一样，就忘记了一堆变量和方法！
在draw.io中查看此类图
在对活动图中的行为进行建模后，为什么还要绘制序列图？
它们都是行为图，因为它们为流程中的步骤建模。活动图可以更快地创建，并且更像是“高级” –它们向您显示信息流，但不向您显示信息流的时间或顺序。
顺序图将这些类及其数据和操作，以及活动图中建模的一般行为结合在一起，并说明它们如何组合在一起。除了实际接口的各个部分外，您还可以结合类图和序列图来编写程序！
在draw.io中创建UML序列图
与往常一样，请确保已启用UML形状库。如果没有看到，请在侧栏的底部，单击更多形状…，从左侧列表中选择UML，然后单击应用。
序列图中使用了很多特殊符号。我将解释最常见的元素，并使用“习惯跟踪器”应用程序向您展示它们的工作原理。您可能想查看以前文章中的Habit Tracker应用程序图表，以查看图表绘制过程：
- 用例图
- 活动图
- 类图
从生命线开始

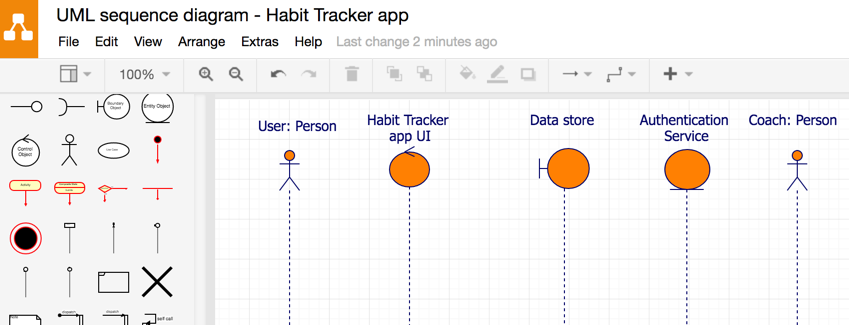

生命线用于表示程序中的参与者和系统。在draw.io中可以使用四种不同的类型，如果算出序列图中经常使用的简单矩形，则可以使用五种。
- 演员 –一个简笔画，通常代表一个人或一个用例。
- 控制 -带有箭头轮廓的圆圈。控件组织和安排交互。
- 实体 –在一条线上保持平衡的圆。通常用于接口或与外部系统和服务的交互。
- 边界 -左侧有一条垂直线的圆，如侧面的停车标志。通常用于本身不进行任何处理或步骤的系统，例如数据库。
提示：序列图很快就会变得冗长而复杂。将这些生命线保持在图表的单独页面上，以便在要创建子序列图时可以复制和粘贴它们。
另外，如果您不小心使用了错误的符号（如您在接下来的两个屏幕截图中看到的那样），则可以轻松地替换 draw.io中的形状！
表示完成一个或一组操作所需的时间
矩形激活框放置在生命线上方（或在另一个激活框上方），以指示何时完成某项操作以及执行多长时间。

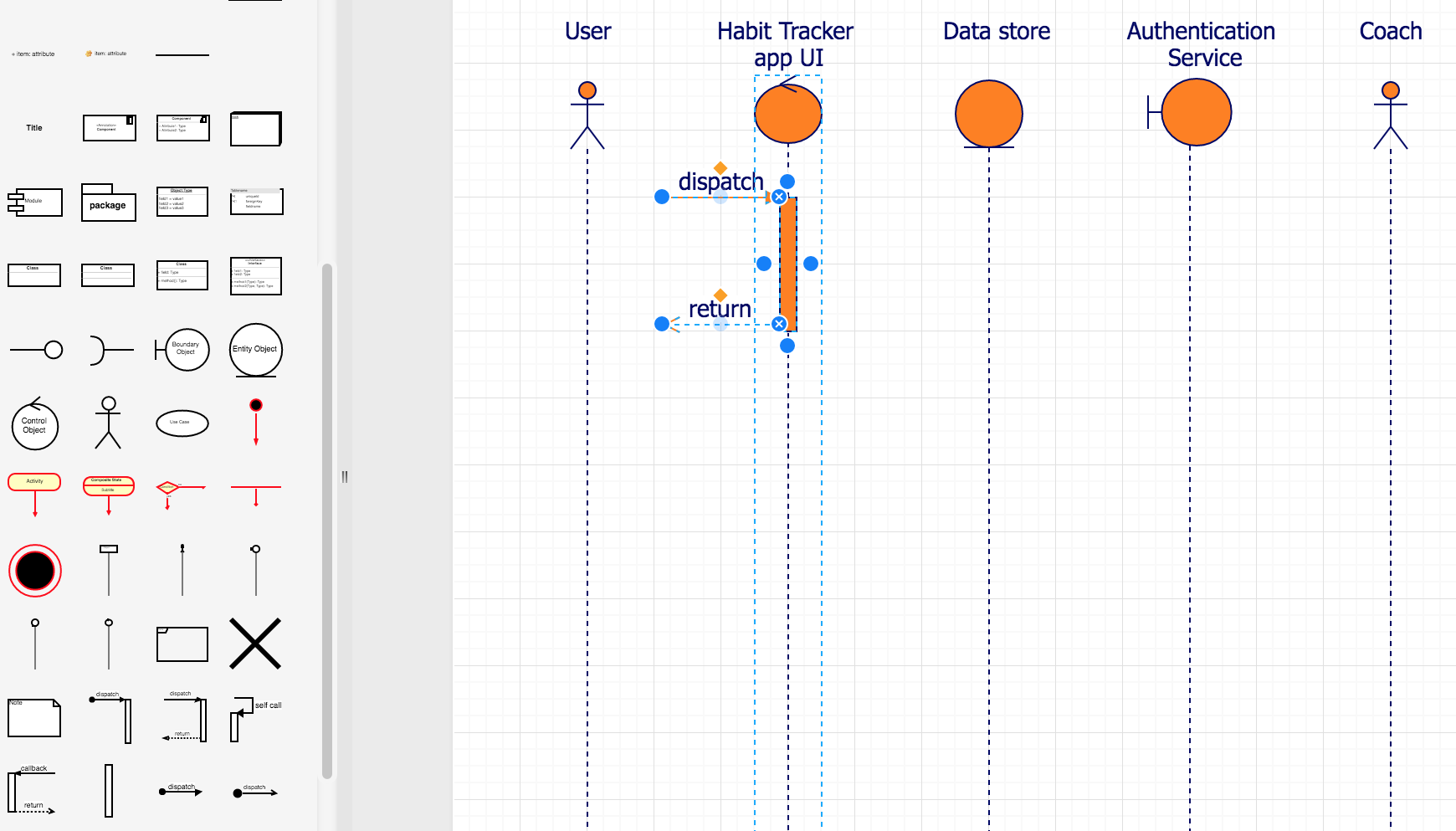

要在draw.io中添加激活框，请将其从形状库中拖放到生命线上。然后，您可以上下拖动它，或调整其大小以指示更长的任务。
您通常会发现一条生命线，通常是控件生命线，将有一个大的激活框。您需要逐步调整大小（更大！），并向序列中添加更多步骤。
数据流与控制

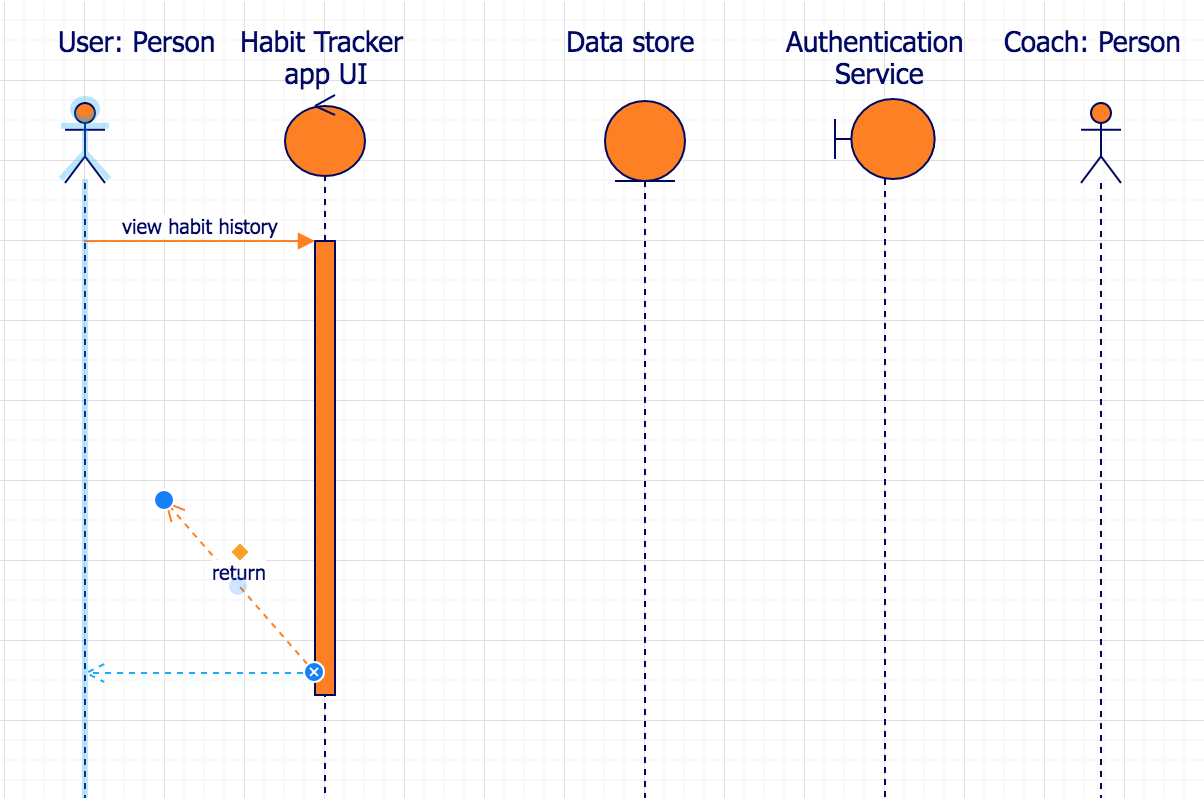

几乎总是有箭头往返于激活框，以指示信息流（以及过程/控制）。拖动连接器的末端，将鼠标悬停在救生索上，直到变成蓝色。然后，它会捕捉到代表激活框底部顶部的位置，具体取决于要连接的连接器。实心连接器表示对信息的请求或函数调用，虚线表示返回，带有或不带有值。
就像在类图中定义它们一样，将操作名称，参数名称和返回值名称添加为连接器上的标签。
一组动作或序列片段的框架
通过添加更多激活框，将连接器连接到生命线（或其他激活框）并为每个步骤添加操作，参数和返回值名称，来添加到序列图中。
您将很快遇到一个需要稍微复杂一点的操作。就像一个循环！

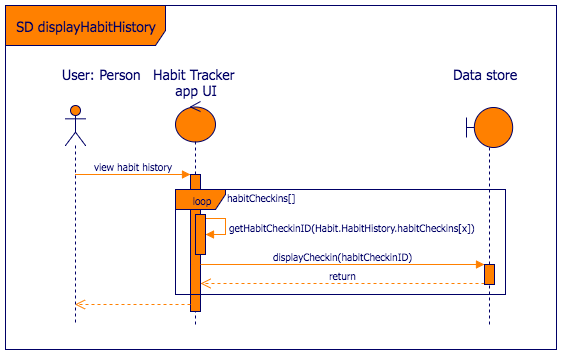

框架可用于指示一组操作，并使用左上角的文本指示其类型。
- 循环进行重复的步骤。
- ALT替代步骤，只要你需要（不只是IF-THEN-ELSE！）许多替代路径
- 选择或选择仅在满足特定条件时才执行的步骤
- 如果满足特定条件，将退出循环或操作的中断。
在左上方的帧类型旁边的帧内添加条件。框架应完全包围完成序列“片段”所需的所有步骤。
您可以使用框架来表示甚至更复杂的过程，包括并行动作-那些在序列中彼此同时发生的动作（使用par）。有关何时以及如何使用每个序列图元素的更深入的教程，请参阅IBM的这篇出色的教程。
在下面的局部图中，习惯跟踪器UI将签入数据保存到数据库（数据存储），同时，向教练发送通知，告知其用户之一已签入。
提示：当需要指示平行或替代路径时，请使用“常规”形状库中的虚线，并将两端连接到框架的内部。
子序列图
由于这些图是如此之大和复杂，但却被巧妙地分解为较小的动作集，因此您可以充分利用draw.io的多页图和链接功能。
- 添加一个新页面并将其重命名为适当的名称。在此处查看如何使用多页图表。

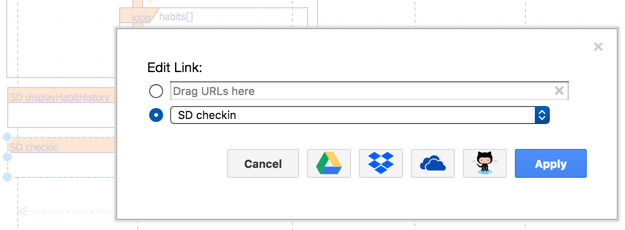

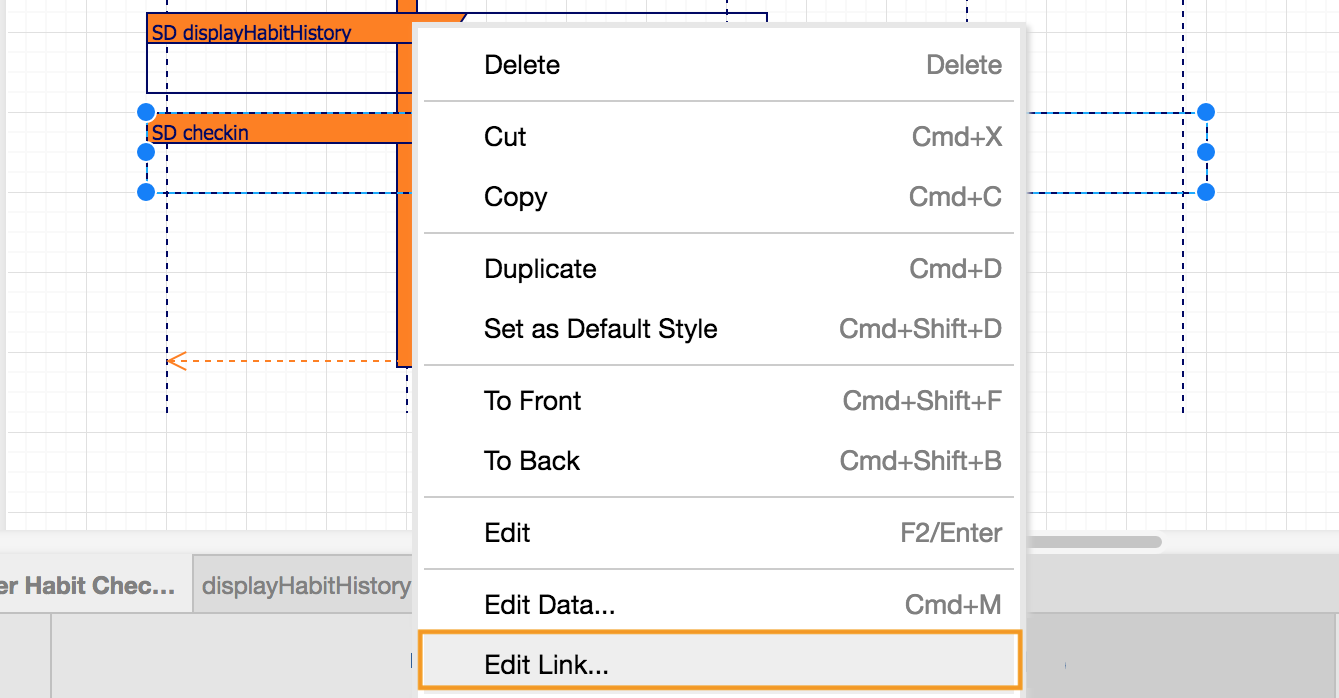

- 添加框架并将其链接到新页面 –右键单击框架，单击“ 编辑链接”，然后从下拉列表中选择页面，然后单击“ 应用”。

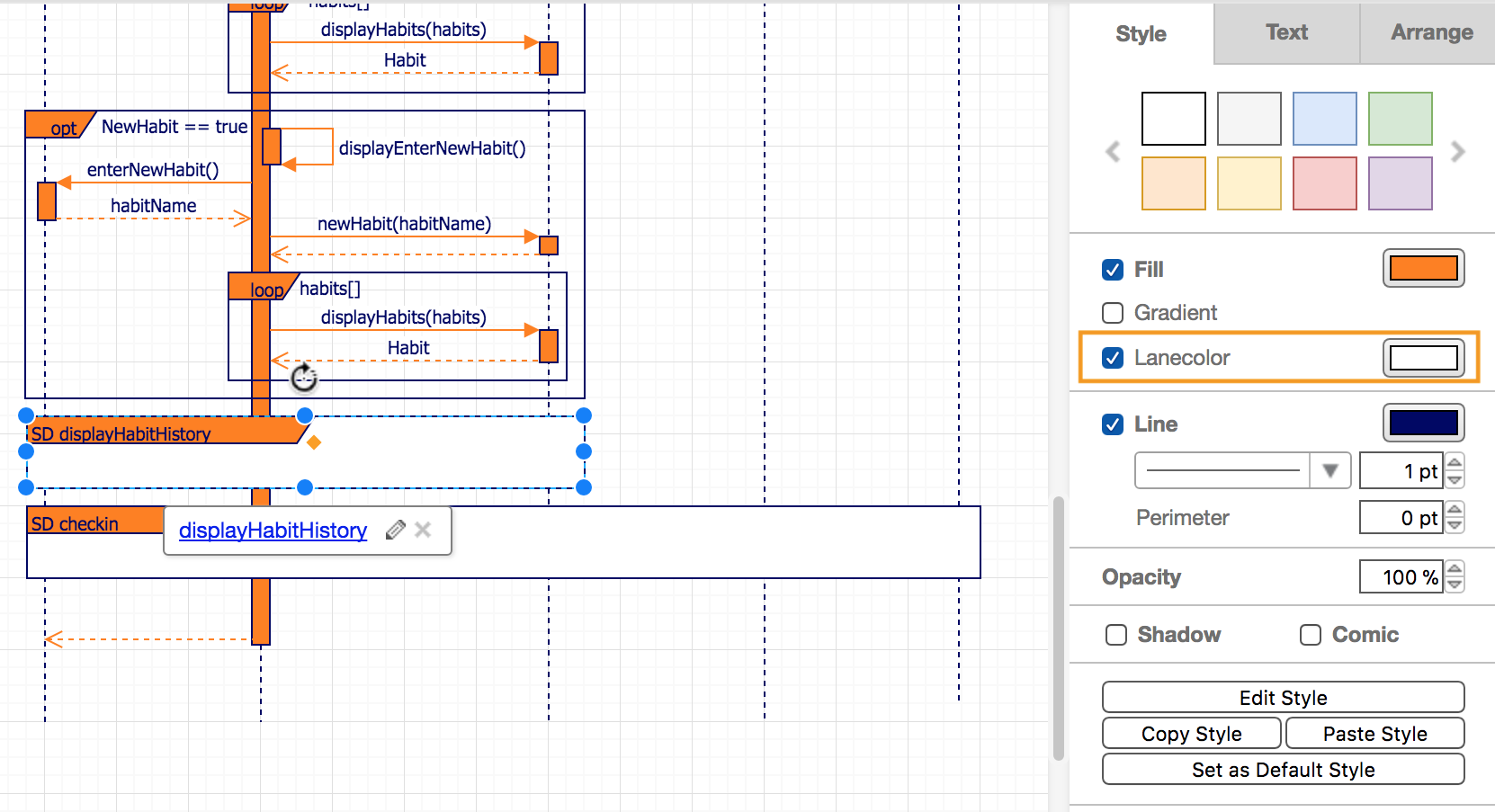

- 然后将框架的背景（不是类型区域）（格式面板中的泳道颜色）设置为不透明的颜色，以使其突出显示这是子图–您不希望看到生命线在框架下。
全部放在一起–顺序图
那么，习惯追踪器应用程序的序列图是什么样的？这是主图，在该图的其他页面上有两个链接的子序列图，并且页面上只有用于简化复制的生命线。您可以在draw.io中打开此图，并查看它如何在多个页面上工作。
在draw.io中打开此图
将需求文档和图表保持在一起
如果您使用Jira或Trello进行软件开发，则可以直接在需求和图表的相关任务中进行协作。draw.io可作为吉拉的应用程序和Trello电时 节省您通过电子邮件洗牌周围的图表，连接文件的版本无限数量的门票，或者使用一个共享文件系统的开销和麻烦。
需要一些帮助？
在处理序列图之前，您应该至少部分地完成哪些UML图？
- 用例图
- 活动图
- 类图
您知道吗，您还可以使用draw.io模拟您的移动应用程序？
如果这是您第一次使用图表工具，请查看此 自学培训课程，该课程将帮助您了解draw.io的许多功能。
