draw.io现在支持行跳转

您要求的，我们已经交付了！跳线，也称为边缘跳线或桥，用于显示线彼此交叉但不连接。

它们可用于电气图或具有相互交叉的连接箭头的任何图中，以使您的图变得清晰且易于“阅读”。请注意，一个连接在该连接之上（离您更近）时，它会跳跳另一个连接。使用“前置”功能可将连接置于另一个之上。

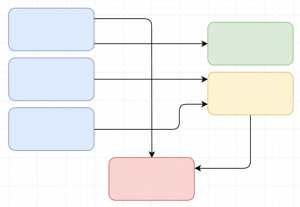

线跳之前–令人困惑的图表。

行跳之后–更容易“阅读”！

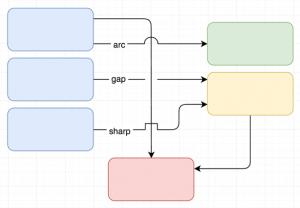

如上图所示，可以使用三种样式来进行跳线。

要创建线彼此交叉的跳线，或更改其样式或跳线的“大小”：

1. 在图中选择一个连接器。

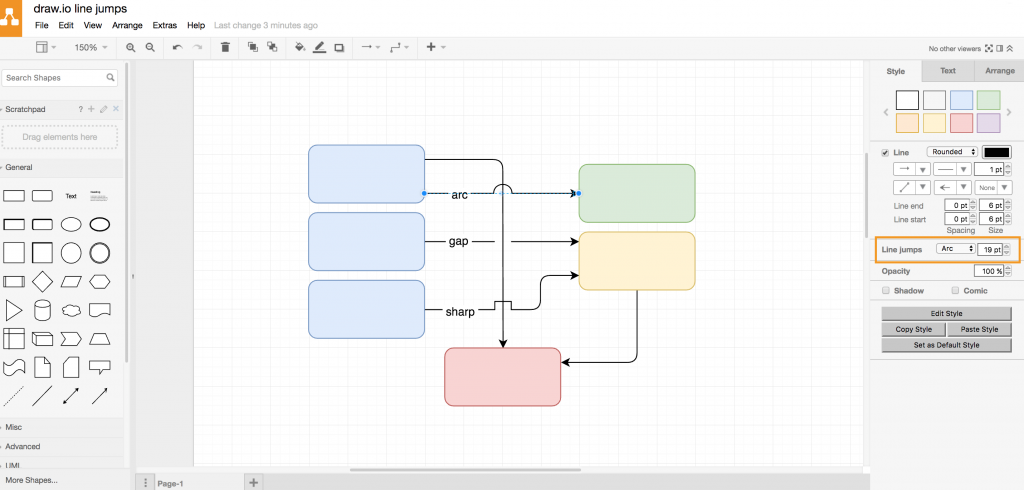

2. 在右侧的“格式”面板中，使用下拉列表选择一种样式：无，圆弧，间隙和锐利。
3. 下拉列表的旁边是跳转的大小–如果您想要或多或少明显的行跳转，请更改此值。
