draw使用SQL插件创建实体关系图

使用SQL插件插入SQL代码以自动生成实体形状，包括它们的属性以及它们的主键和外键。要完成您的实体关系图，请将实体连接在一起并设置连接器“箭头”以描述它们之间的关系。

加载SQL插件

要使用已加载的插件创建新图，请访问https://app.diagrams.net/?splash=0&p=sql

从SQL代码创建ER图

由于SQL和MySQL是用于关系数据库系统编程和使用的最流行的语言，因此diagrams.net使得从代码自动创建图表变得容易。

单击排列>插入>从SQL。

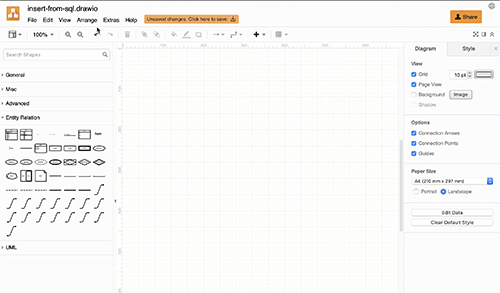

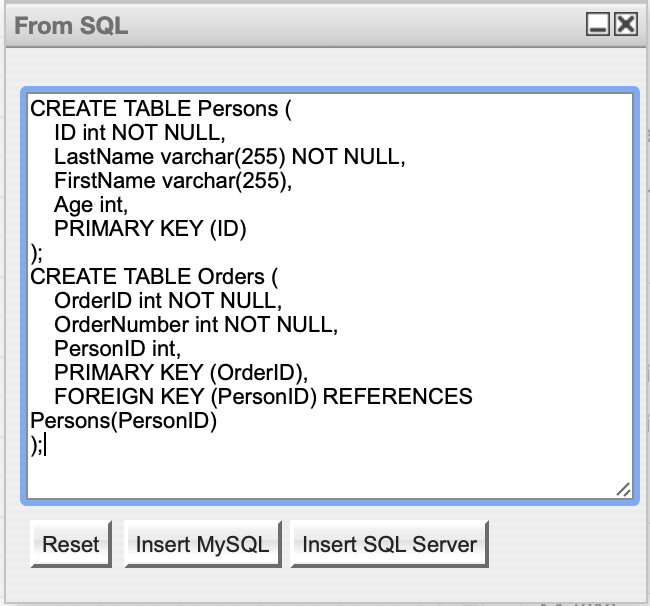

将您的SQL代码复制并粘贴到对话框中，然后单击插入MySQL或插入SQL Server，以匹配您刚刚粘贴的代码。

您的SQL代码将转换为包含属性以及代码定义的主键和外键的实体。

连接实体，然后选择定义关系的“箭头”形状。

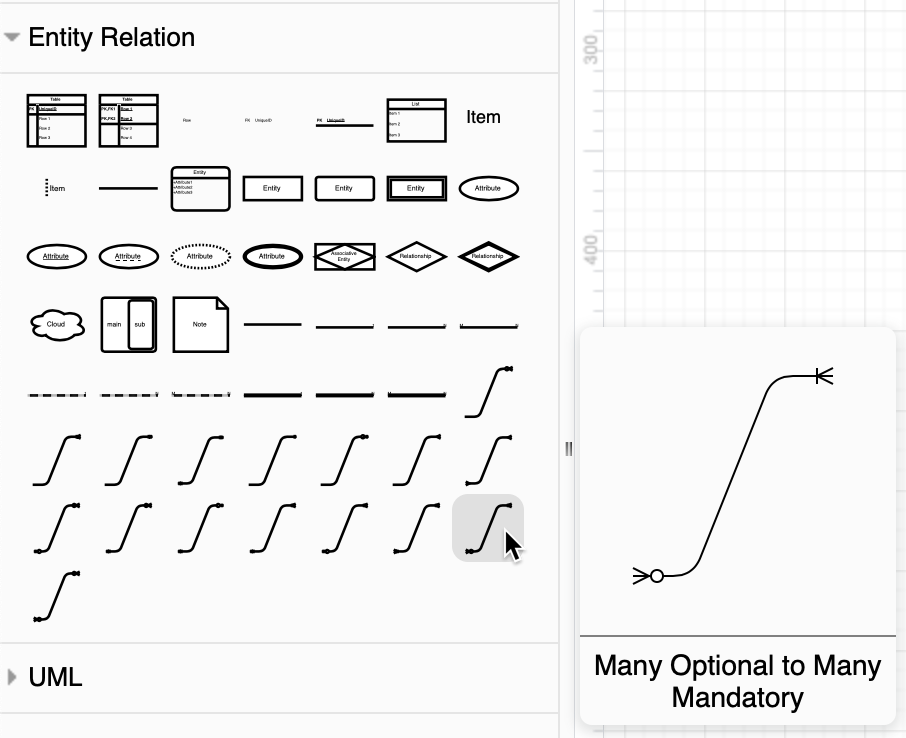

提示：要查看各种实体关系样式，请启用“实体关系”形状库（通过左侧面板中的“更多形状”），然后将鼠标悬停在各种连接器形状上以显示其描述。

永久加载插件

如果要始终使用sql插件，请将其添加到插件列表中，以便在每次创建或编辑图时都将其加载。

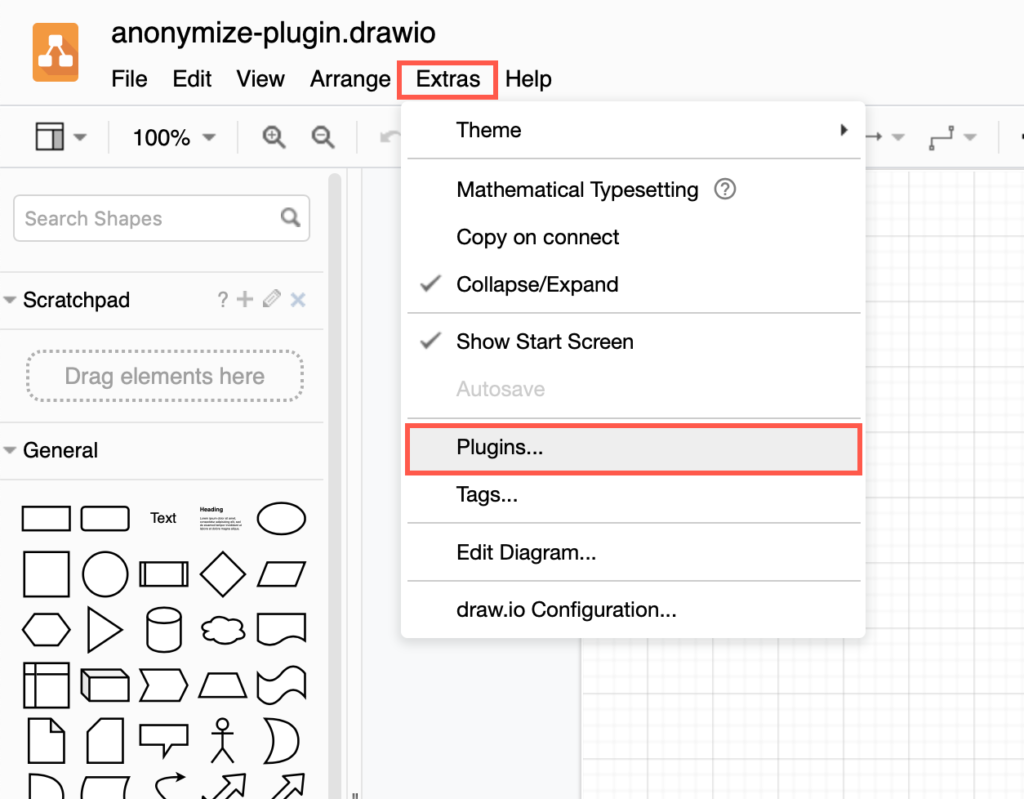

从菜单中，选择附加>插件。

点击添加。

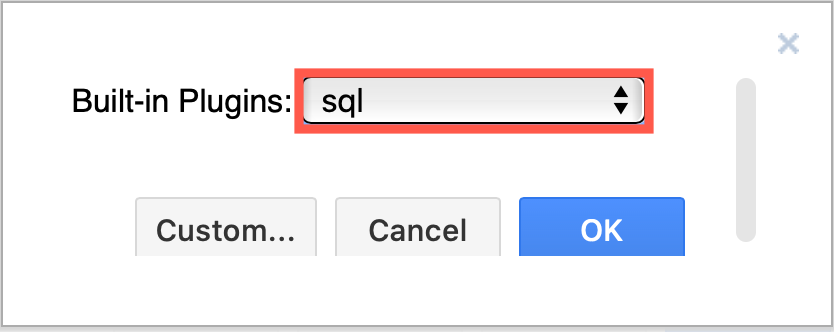

在内置插件的下拉列表中选择sql，然后单击OK。

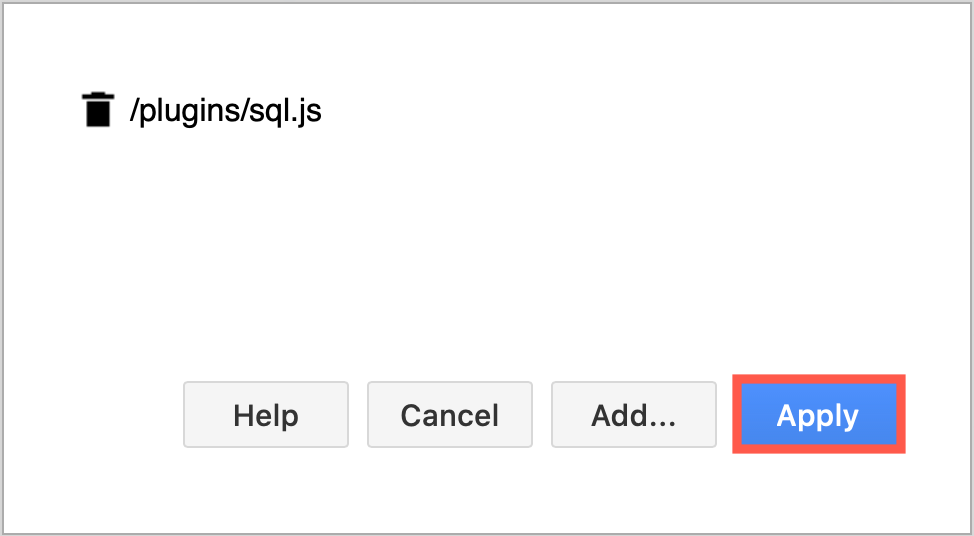

点击“应用”。

重新加载浏览器选项卡，以将插件加载到图编辑器中。

注意：对于confluence，draw.io不支持插件。
