自定义链接和动作的交互式图表
有时，图可能变得太复杂，尤其是如果它们基于同一模板构建。例如，详细的平面图可以显示墙壁，门窗，灯，管道，家具，消防措施，电源，房间分配，网络设备等。
使用draw.io，您可以快速地按层构建图，将相似的组件组合在一层上。这对于诸如房间平面图和景观图之类的物理布局是理想的，但对于将其他形状（包括思维导图，IT基础结构图甚至业务流程）中的相关形状或概念进行分组也非常有用。
一层包含墙壁和门
另一层包含家具
但是这些图可能变得过于复杂。那时，您需要能够隐藏或显示组件，具体取决于要从图中获取的信息。
在办公室布局示例中，我创建了以下图层：
- 墙壁和门（结构）
- 家具类
- 灯（什么类型的灯，以及它们的灯开关在哪里）
- 水暖（冷热水管道，排水，厕所，水槽或水池）
- 消防安全措施

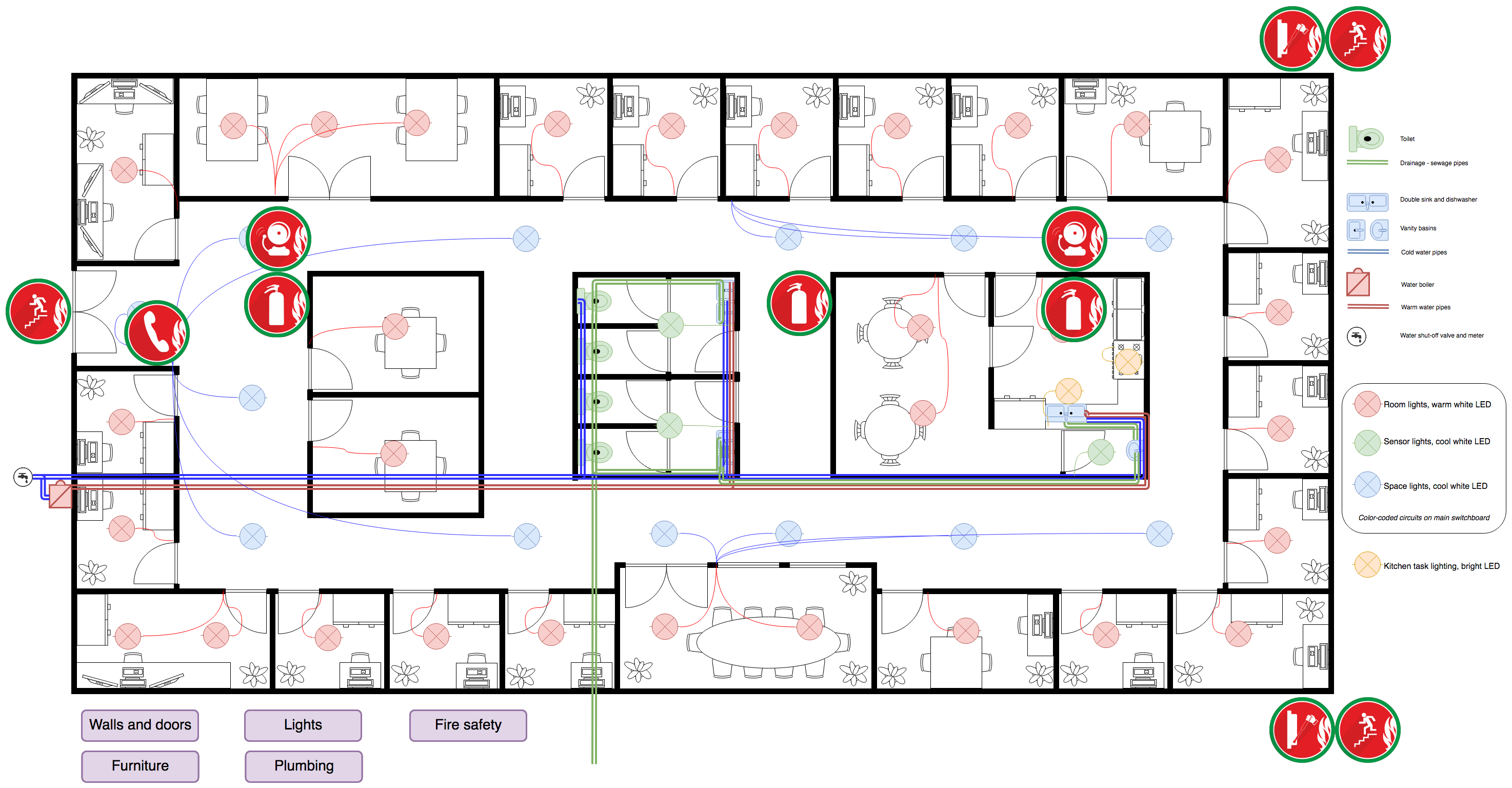

当所有层都显示时，该图不可读，并且电源和网络设备等内容仍然缺失！
开启或关闭形状或图层
借助draw.io，您可以使用自定义链接，类似于执行操作的热点，该自定义链接可用于打开或关闭形状组显示或执行其他有用的操作。
注意：如果将Confluence Server使用draw.io，则在将链接添加到图形时必须启用“允许相对URL”。

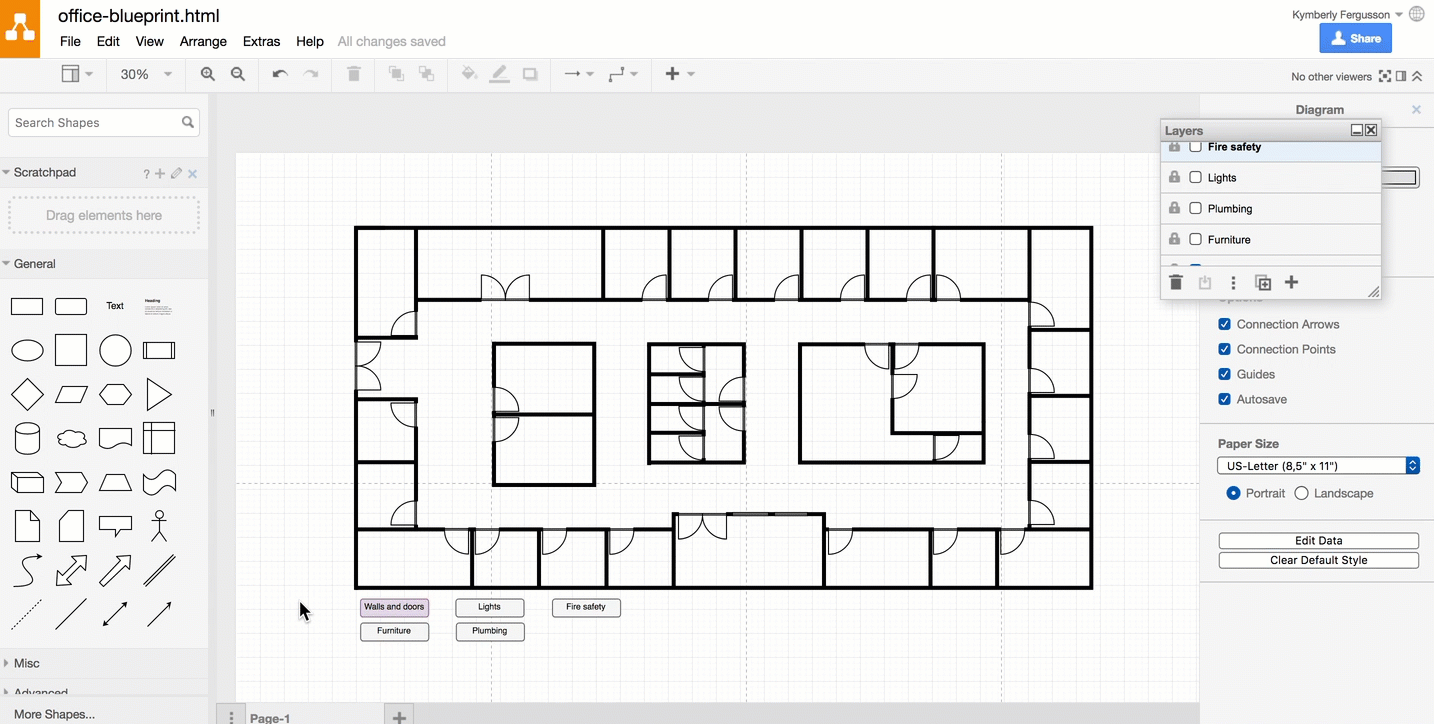

在draw.io中打开此图，亲自了解如何打开和关闭图的各个部分！
单击时使draw.io执行操作
您可以输入自定义链接来代替Web或页面链接，该链接将对操作中列出的元素执行一些操作：
- 打开图表页面
- 切换，显示，隐藏或突出显示指定的形状，层或页面
- 选择元素
- 滚动到列出的第一个元素。
这些动作被编写为JavaScript对象（JSON）列表。例如，示例图中的“ Lights”层的ID为1，因此用于打开和关闭该层的自定义链接如下所示：
data:action/json,{"actions":[{"toggle": {"cells": ["1"]}}]}
使用此在线工具或文本编辑器最容易 “组合”自定义链接 -您可以更轻松地添加多个元素。ID可以是非常短或非常长的数字！
查看draw.io中可能存在的不同自定义链接的更多示例
如何插入自定义链接
步骤1：复制ID
- 要查看形状ID：选择形状，然后从菜单中选择“ 编辑”>“编辑数据 ”。
- 要查看图层ID：在“图层”对话框中选择图层，然后单击“ 编辑数据”（垂直点）。
- 要在图表中查看一页的页面ID：确保未选择任何内容，然后从菜单中选择“ 编辑”>“编辑数据 ”。
复制在ID框中的数字。
步骤2：建立您的自订连结
提示：如果已将ID添加到形状中，则除了ID之外，还可以使用标签代替ID。标签对于在复杂的软件规格表中指示职责范围很有用，不同的团队或部门负责代码的不同部分，或跨不同业务组的流程。例如，要仅隐藏带有HR和UpperManagement标签的那些元素，自定义链接将类似于：
data:action/json,{"actions":[{"hide": {"tags": ["HR", "UpperManagement"]}}]}
这也意味着您的自定义链接更容易阅读！
要混合使用ID和标签，您的列表将如下所示：
data:action/json,{"actions":[{"toggle": {"cells": ["id1", "id2"], "tags": ["tag1", "tag2"]}}]}
提示：使用此在线“ 创建自定义链接”工具可以帮助您建立链接。
第三步：将自定义链接添加到形状
选择形状，然后从菜单中选择“ 编辑”>“编辑链接 ”。
将自定义链接粘贴到文本字段中，然后单击Apply。您会看到“操作”链接已添加到形状中。
现在，当您查看图表并单击链接时，它将执行操作。
使用图层：单击图层名称旁边的锁定图标以“锁定”该图层-您将无法选择任何形状来对其进行编辑，并且这些操作将立即生效，就像您只是在查看（和（不编辑）您的图表。
优点：为您的图表建立一个界面！

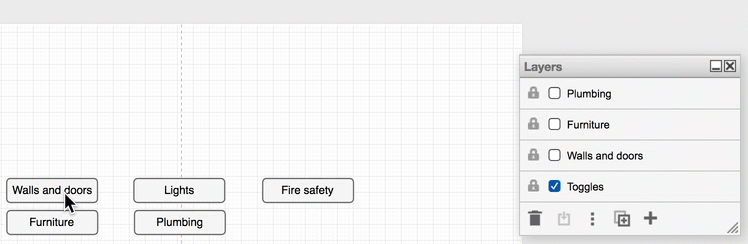

如您在示例图中所看到的，我添加了一些形状来像“按钮”一样进行切换。层列表底部的额外层仅包含灰色按钮（切换为关闭）。当您单击灰色的“按钮”时，该层处于打开状态，并且“按钮”变为紫色。
您可以通过添加完全相同的形状（以不同的颜色恰好位于底层的灰色形状的顶部），并将完全相同的自定义链接添加到有色的“按钮”来实现。
交互式图表可以以多种方式使用！
- 创建显示各种员工组的组织结构图，而与树形图中的层次结构无关。
- 在规格图中显示软件工程团队的职责。
- 为学生绘制交互式模型，帮助他们更有效地学习。
- 显示当门打开或关闭时，电路组件如何连接到电源。
- 突出显示维恩图中哪些元素属于哪些部分或相关元素。
- 在BPMN图中明确指出职责。
- 为普通用户和管理员在界面模型中显示差异。
- 制作一个交互式景观图，并显示其随着时间的推移将如何发展。
- 使用交互式基础结构图，可以使IT支持人员轻松查明问题或计划更改。
- 或者，在一张交互式图表中详细说明您办公室的所有内容！
在draw.io中打开此图，并查看自定义链接如何使其具有交互性。
如果您不想使用图层
通过将通常在图的某个层（例如水管）上复制的内容复制到多页图的自己的页面中，然后从概览页面上的“按钮”链接到该页面，可以达到类似的效果。
