2019年12月6日

draw.io中的UML交互概述图

您可以在draw.io中创建所有类型的UML图，如先前文章中所见。到目前为止，我们已经涵盖了用例图，活动图，类图和序列图。在这篇文章中，让我们看一下交互概述图。

互动概述图

这些UML图是活动图和序列图的组合。每个单独的活动或交互都放置在自己的框架中，从而在复杂的if-then-else决策时更容易查看需要编程的不同路径。决策不在框架之内，以显示各种交互之间的控制流。

框架内部的交互本身与序列图非常相似。在交互之间，您将拥有决策（菱形），分支和联接节点（实心水平矩形）以及用于显示控制流的连接器。也有初始节点和最终节点来显示总体交互的开始和结束。

要在draw.io中创建交互概述图，您将需要启用UML形状库以及基本形状库（对于决策和独立连接器，您应该使用这些形状）。

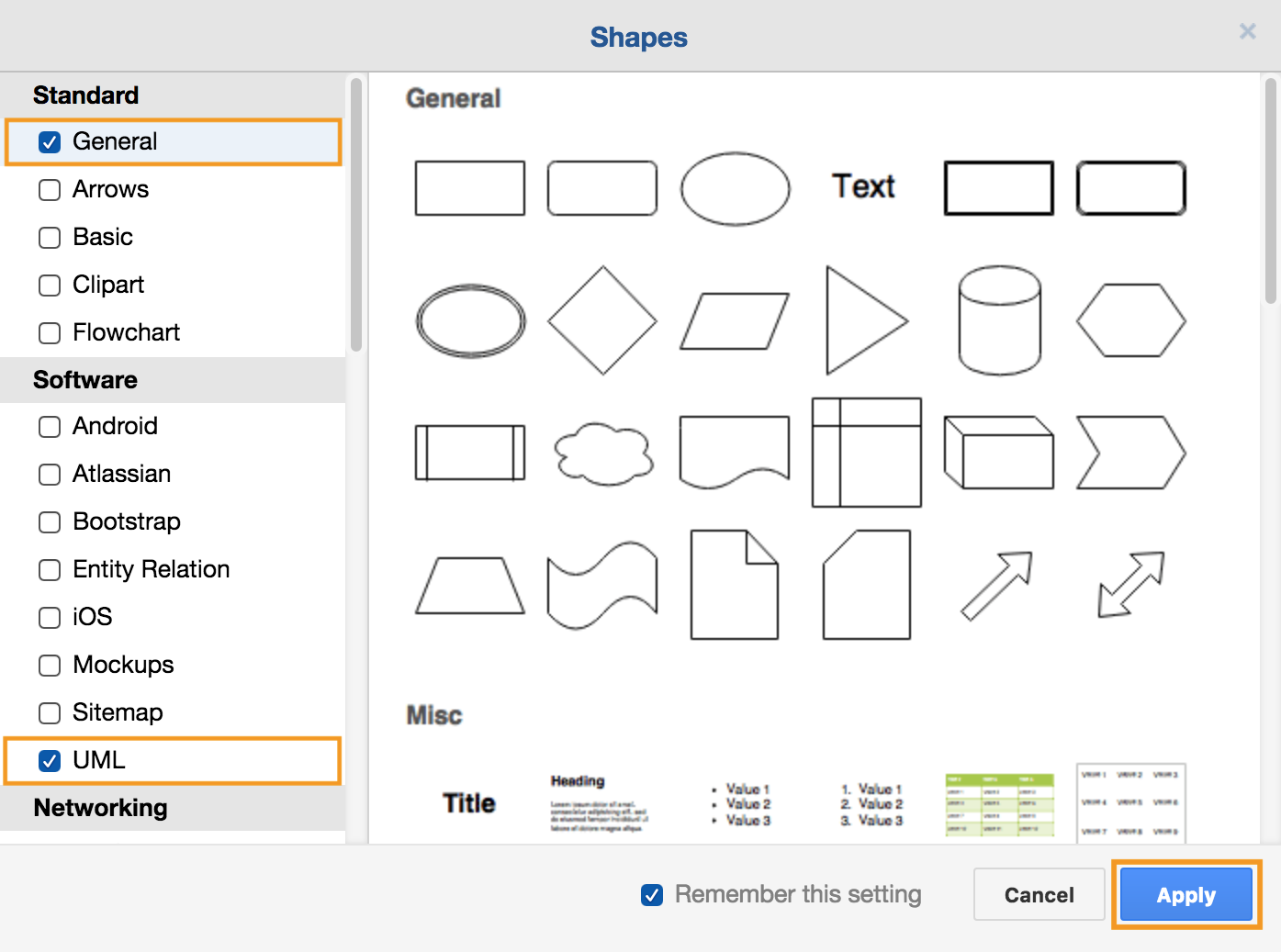

如果您没有这些，请单击左侧面板底部的“ 更多形状”，请确保已选中“常规”和“ UML形状库”复选框，然后单击“ 应用”。

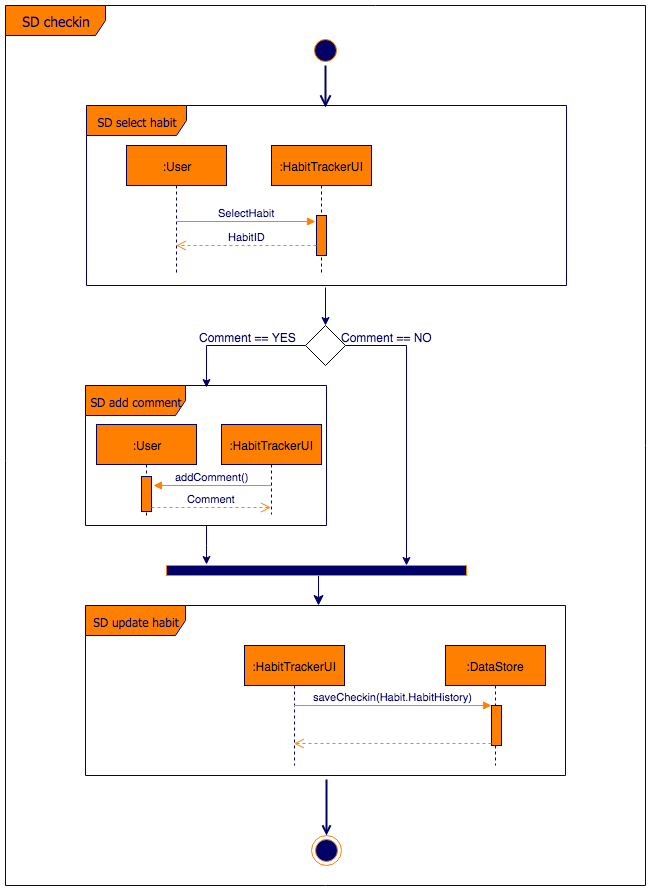

当然，与我们平时习惯跟踪应用程序例如，没有复杂的决策路径，但有几个地方的交互概览图可以用来显示决策路径。

这与早期的更复杂的序列图非常相似，但是在这里，我们只看一个小组件。如果您和您的软件开发团队更喜欢使用这种类型的UML图，那么最终将获得比活动图和序列图更多的交互概述图。

在draw.io中打开此交互概述图

您可以使用draw.io创建更多的UML图。要查看示例和说明，请在下面选择图表类型！
